JR065/4 indikát.10LED Rx 4ti článek (F815-6)

JR065/4 indikát.10LED Rx 4ti článek (F815-6)

  0 recenziu
Výrobca: PELIKAN
Kód produktu: 8GR30936
Dostupnosť: Nedostupné
Cena: 13,40€ Bez dane: 11,17€

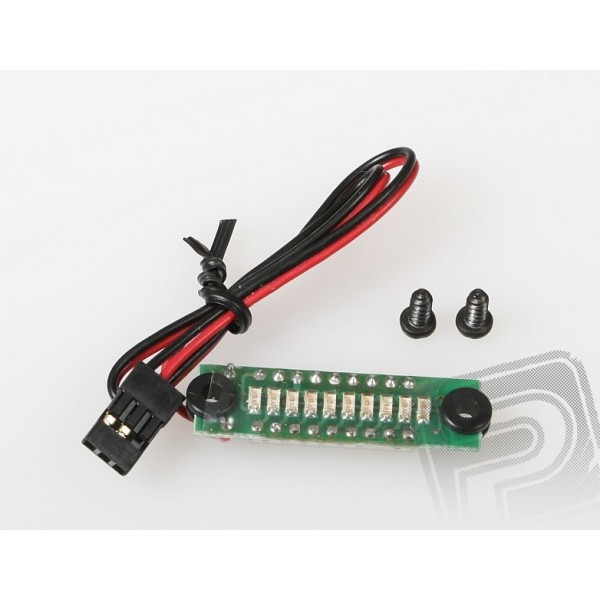

Miniaturní indikátor napětí se sloupcem 10 LED s expandovanou stupnicí pro Rx aku 4-čl.

Sloupcový indikátor napětí ("běžící bod") pro Ni-XX akumulátorové sady se 4 články s 10 LED. Indikátor se napájí z měřeného akumulátoru, je vybaven patkami s gumovými průchodkami pro přišroubování na vhodné místo modelu.

Indikátor se připojuje dvoužilovým kablíkem se standardním servokonektorem Hitec/JR např do volného kanálu na přijímači. Sloupec s 10 LED s expandovanou stupnicí umožňuje odlišit články plně nabité (napětí nad 5,1 V), částečně nabité, vybité (4,6-4,8 V) a nebezpečně vybité (pod 4,4 V) naprázdno i při zatížení (pokud zahýbete několika servy najednou, a sloupec výrazně "spadne" dolů do oblasti "vybité", určitě již nemáte energii na další vzlet).

Napěťové úrovně jsou indikovány stylem "běžící bod", s jednou svítící LED. Tento způsob signalizace zaručuje minimální proudový odběr nutný na vlastní činnost indikátoru a navíc umožňuje indikovat větší počet úrovní - pokud svítí najednou dvě LED, je napětí na polovině mezi úrovněmi příslušejícími jednotlivým LED.

Orientační tabulka indikovaných napěťových úrovní

LED č.:Barva LEDRozsvítí se při:
1červená4,1 V
2červená4,3 V
3červená4,4 V
4žlutá4,5 V
5zelená4,6 V
6zelená4,7 V
7zelená4,8 V
8zelená4,9 V
9zelená5,0 V
10zelená5,1 V

Pozn.: uvedené napěťové úrovně jsou pouze orientační. Vzhledem k výborné stabilitě a přesnosti měření použitého integrovaného obvodu si můžete v případě potřeby indikátor přesně ocejchovat s pomocí dobrého voltmetru a regulovaného zdroje napětí.

Napětí [V]0 - 6
Délka [mm]39
Šířka [mm]12
Výška [mm]7
Hmotnost [g]4.5
